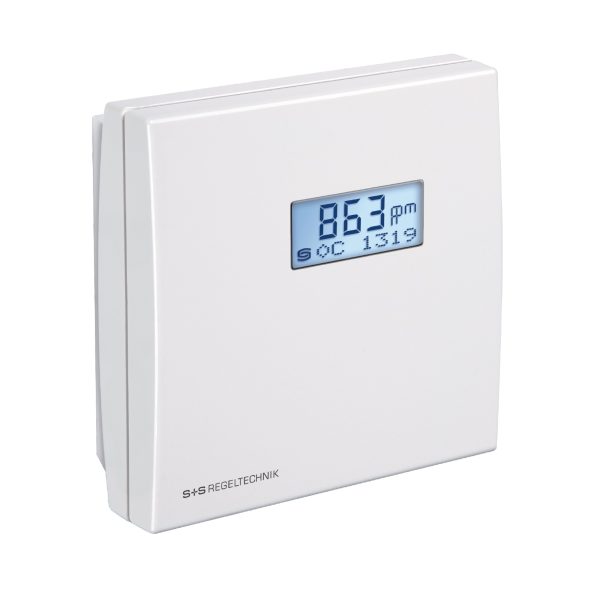

Senzor calitatea aerului cu afisaj, pentru dioxid de carbon, VOC, temperatura si umiditate

AERASGARD® RFTM-LQ-CO2-W
Articol nr. 1501-61B8-7321-200
EAN 4 251325 613376
Senzorul de cameră AERASGARD® RFTM-LQ-CO2-W controlat cu microprocesor, fără întreținere, cu calibrare automată, este utilizat pentru înregistrarea conținutului de CO2 al aerului în intervalul 0 … 2000 ppm sau 0 … 5000 ppm. Masoara deasemenea substantele organice volatile (VOC), temperatura si umiditatea relativa a aerului. Valorile măsurate sunt convertite în semnale standard de 0-10 V.

Carcasă elegantă din plastic, prevăzută cu un capac de fixare pe bază de atașament cu 4 orificii, pentru montaj pe cutii încastrate vertical sau orizontal, cu punct de rupere predeterminat pentru racordul montat pe suprafață. Optional, contra cost se poate livra în carcasă din oțel inoxidabil, părțile inferioare din oțel inoxidabil, capacul este înșurubat, vandal-proof version, de exemplu pentru școli, barăci și clădiri publice.

Conținutul de CO2 al aerului este măsurat utilizând un senzor optic NDIR (tehnologie infraroșie nedispersivă). Domeniul de detecție al senzorului CO2 este calibrat pentru aplicații standard, cum ar fi monitorizarea camerelor de locuit și săli de conferințe. Ventilarea locuintei on-demand (VOD) asigura economii semnificative, confort sporit și costuri de operare reduse.

Date Tehnice:

Tensiune de alimentare 24 V AC / DC (± 10%)
Consum  <4,4 W / 24 V DC tipic; <6.4 VA / 24 V AC tipic;
Curentul de vârf 200 mA
Senzor de umiditate digitală cu senzor de temperatură integrat, histerezis scăzut, stabilitate ridicată pe termen lung.
Interval de măsurare, umiditate 0 … 100% r. H.
Domeniu de lucru, umiditate 0 … 95% r. H. (fără condensare)
Deviația umidității tipică ± 2% r. H. (20 … 80% r.H); la + 25 ° C, altfel ± 3% r. H.
Ieșire, umiditate 0 -10 V sau 4 … 20 mA (selectabilă prin comutatoarele DIP)
Interval de măsurare, temperatura 0 … + 50 ° C (ieșire echivalentă cu 0 -10 V sau 4 … 20 mA)
Domeniu de funcționare, temperatură 0 … + 50 ° C
Abatere de temperatură ± 0,2 K la +25 ° C
Ieșire, temperatură 0-10 V sau 4 … 20 mA (selectabilă prin comutatoarele DIP)
Senzor, senzor VOC VOC (oxid de metal) cu calibrare automată (VOC = compuși organici volatili)
Intervalul de măsurare, calitatea aerului VOC 0 … 100%; se referă la gazul de calibrare; comutarea pe mai multe rapoarte (selectabilă prin comutatoarele DIP)
VOC sensibilitate scăzută, medie, mare
Ieșire VOC 0 -10 V (0 V = aer curat, 10 V = aer poluat) sau 4 … 20 mA (selectabil prin comutatoarele DIP, punctul de comutare poate fi reglat de la 0 … 100% din semnalul de ieșire)
Precizia de măsurare, VOC ± 20% din valoarea finală (raportat la gazul de calibrare)
Durata de viață a produsului> 60 luni (în condiții normale de încărcare)

Interval de măsurare, comutarea pe mai multe raze de CO2 (selectabilă prin comutatoarele DIP) 0 … 2000 ppm; 0 … 5000 ppm
Senzor, senzor NDIR optic CO2 (tehnologie infra-roșie nedispersivă) cu calibrare automată și manuală
Ieșire, CO2 0 -10 V sau 4 … 20 mA (selectabil prin intermediul întrerupătorului DIP)
Precizia de măsurare, CO2 ± 30 ppm ± 3% din valoarea măsurată
Dependența de temperatură, CO2 ± 5 ppm / ° C sau ± 0,5% din valoarea măsurată / ° C (oricare dintre acestea este mai mare)
Dependența de presiune ± 0,13% / mm Hg Schimb de gaz prin difuzie
Ieșire releu cu contact de schimbare fără potențial 24 V (selectare selectabilă prin comutatoarele DIP)
Timp de incalzire aprox. 1 oră
Timp de răspuns <2 minute
Ieșire 0 -10 V sau 4 … 20 mA (selectabilă prin comutatoarele DIP,
varianta selectată se aplică pentru toate ieșirile), rezistență de lucru <800 Ω
Ieșire 0 -10 V sau 4 … 20 mA (selectabilă prin comutatoarele DIP, varianta selectată se aplică pentru toate ieșirile), rezistență de lucru <800 Ω
Temperatura ambientală 0 … + 50 ° C
Racord electric 0,14 – 1,5 mm² prin șuruburile terminalelor
Carcasă plastic, material ABS, culoare pur alb (similar cu RAL 9010)
Dimensiuni 98 x 98 x 33 mm

Montaj pe perete pe doza incastrata standard, Ø 55 mm, baza cu 4 găuri, pentru atașare verticală sau instalare orizontala
Stabilitate pe termen lung <2% în 15 ani
Clasa de protecție III (conform EN 60 730)
Tipul de protecție IP 30 (conform EN 60 529)
Standarde conformității CE, compatibilitate electromagnetică în conformitate cu EN 61 326, Directiva EMC 2014/30 / UE,
Directiva privind tensiunea scăzută 2014/35 / UE
Afișaj afișat cu iluminare, două linii, decupare aprox. 36 x 15 mm (W x H), pentru afișarea umidității reale, a temperaturii reale, calitatea aerului și / sau conținutul real de CO2.
