Descriere
DESCRIERE
Grila de ventilatie discreta pentru ușă 469 Invisido® este o unitate din două piese pentru instalare deasupra ușii, deosebit de importante in locuintele moderne dotate cu sisteme de ventilatie.

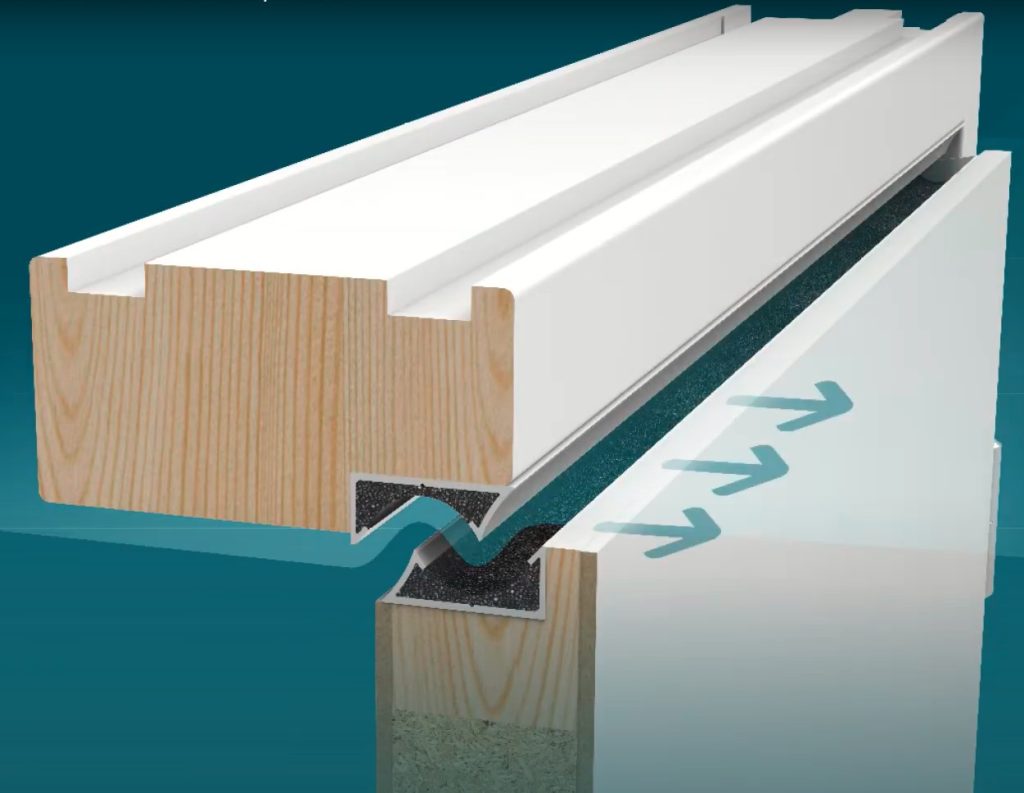

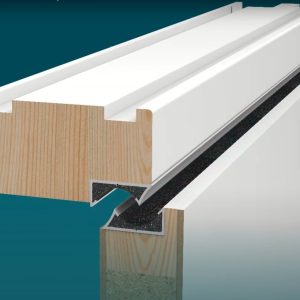

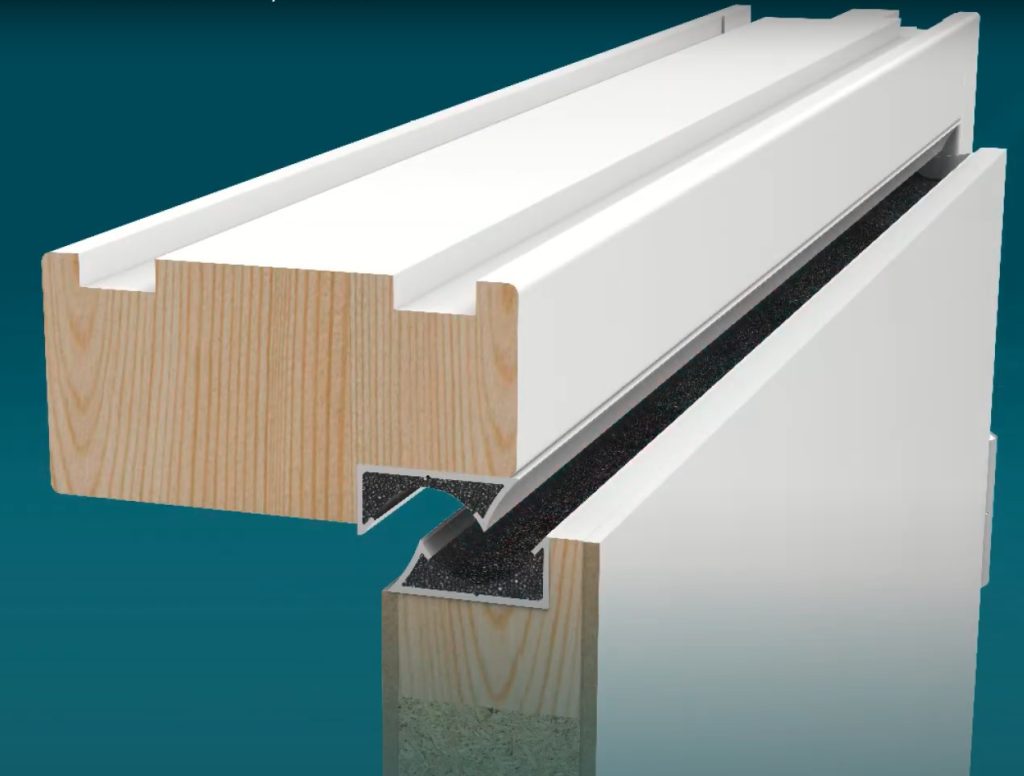

469 Invisido® constă din secțiuni din aluminiu extrudat care sunt înșurubate în poziție deasupra panoului ușii și sub cadrul ușii, pe toată lățimea panoului și a cadrului.
Panoul ușii este scurtat sau frezat așa cum se arată în instrucțiunile de asamblare. Găurile pre-perforate din 469 Invisido® facilitează fixarea rapidă pe panoul ușii și pe cadru. O spumă fonoabsorbantă ascunde șuruburile.
Unitățile sunt disponibile în dimensiuni standard pentru a se potrivi cu ușile de 730 mm, 830 mm și 930 mm; alte dimensiuni sunt disponibile la cerere. Dintr-o diemnsiune mai mare se poate obtine o dimensiune mai mica prin taiere conform instructiunilor.
Secțiunile cadrului pot fi satinate anodizate sau acoperite cu pulbere (orice culoare RAL). Standard este alb.
Capace de capăt pentru secțiunile cadrului sunt disponibile în culori standard de alb, crem, negru sau gri (în funcție de culoarea cadrului), dar la cerere sunt posibile și alte culori.
Datorită formei speciale a unității, este practic imposibil de văzut dintr-o cameră în cealaltă (în funcție de modul în care este instalată).
469 Invisido® este potrivit numai pentru ușile interioare și garantează un flux de aer între camere.
469 Invisido® este ușor de curățat folosind o perie sau un aspirator.
MATERIAL ȘI FINALIZARE
Cadru: AlMgSi 0,5 aluminiu (conform EN 12020-2 și EN AW-6063)
Finisaj: satinat anodizat (SAA) (20 microni) sau acoperit cu pulbere (60-70 microni) în orice culoare RAL
Capace: polimer Luran S ASA (rezistent la culoare, rezistent la intemperii și UV)
Culori capace: alb, crem, negru, gri, alte culori la cerere
Material fonoizolant: spumă plastică absorbantă
DIMENSIUNI
Lățimea cadrului: 30 mm
Înălțimea cadrului: 13 mm
Lungimi standard: 730 mm, 830 mm, 930 mm
Lungime minima: 500 mm
Lungime maximă: 2.000 mm
INSTALARE
În conformitate cu instrucțiunile de instalare, folosind șuruburi adecvate pentru materialul de bază (șuruburile furnizate pot să nu fie adecvate).
Notă: Instalarea poate varia, în funcție de grosimea ușii, lățimea ușii și debitul dorit.
EXTRAS OPȚIONALE
Nici unul
SPECIFICATII TEHNICE
469 INSTALARE STANDARD INVISIDO® 830 MM
Flux de aer:
– Q la 1 Pa: 17,9 m³ / h / m (5,0 dm³ / s / m)
– Q la 2 Pa: 25,1 m³ / h / m (7,0 dm³ / s / m)
– Q la 10 Pa: 55,2 m³ / h / m (15,3 dm³ / s / m)
– Q la 20 Pa: 77,6 m³ / h / m (21,6 dm³ / s / m)

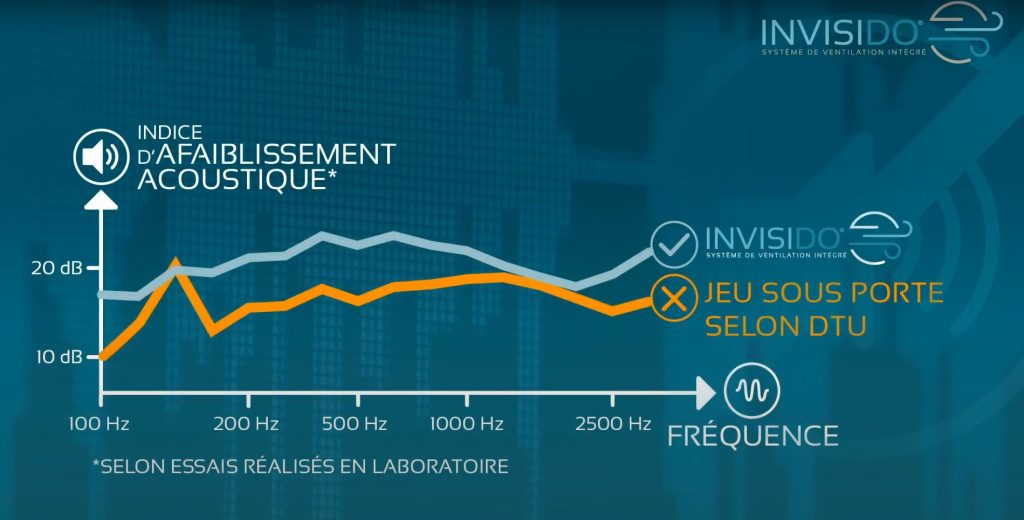

Reducerea sunetului Dn, e, w (C; Ctr): 28 (-1; 0) dB
STANDARDE
Acest produs este fabricat conform, respectă și / sau a fost testat conform:
EN 13141-1
EN ISO 140-10
EN ISO 717-1
EN 12020-2
EN AW 6063 T66
NBN D50-001
NEN 1087
Pretul este pentru varianta alb, 830mm.
Instructiuni aici.
